Sattelkupplung und Königszapfen: Verschleiß erkennen, bevor es gefährlich wird
Die Sattelkupplung ist die Lebensversicherung des Sattelzugs. Sie hält bei jeder Bremsung, jeder Kurve und jedem Gefälle die Verbindung zwischen Zugmaschine und Auflieger.
Versagt sie, löst sich der Auflieger – mit Folgen, die man sich nicht ausmalen möchte. Umso wichtiger ist die regelmäßige Verschleißkontrolle an Kupplung und Königszapfen. Dieser Beitrag zeigt, worauf es dabei ankommt.
Warum dieses Bauteil besondere Aufmerksamkeit verdient
Kupplung und Königszapfen gehören zu den am höchsten belasteten Teilen im ganzen Fahrzeug. Sie übertragen enorme Zug-, Schub- und Seitenkräfte – und das bei jedem Kuppelvorgang aufs Neue unter Reibung. Verschleiß ist damit systembedingt und völlig normal. Gefährlich wird er erst, wenn er unbemerkt bleibt. Ein ausgeschlagener Verschluss oder ein abgenutzter Königszapfen führt zu wachsendem Spiel, das sich beim Fahren als unangenehmes Rucken bemerkbar macht – und im Extremfall zum Lösen des Aufliegers.
Deshalb ist das Verschleißmaß des Königszapfens auch ein fester Prüfpunkt bei der wiederkehrenden Begutachtung. Wie die §57a-Begutachtung im Detail abläuft, haben wir in einem eigenen Beitrag beschrieben.

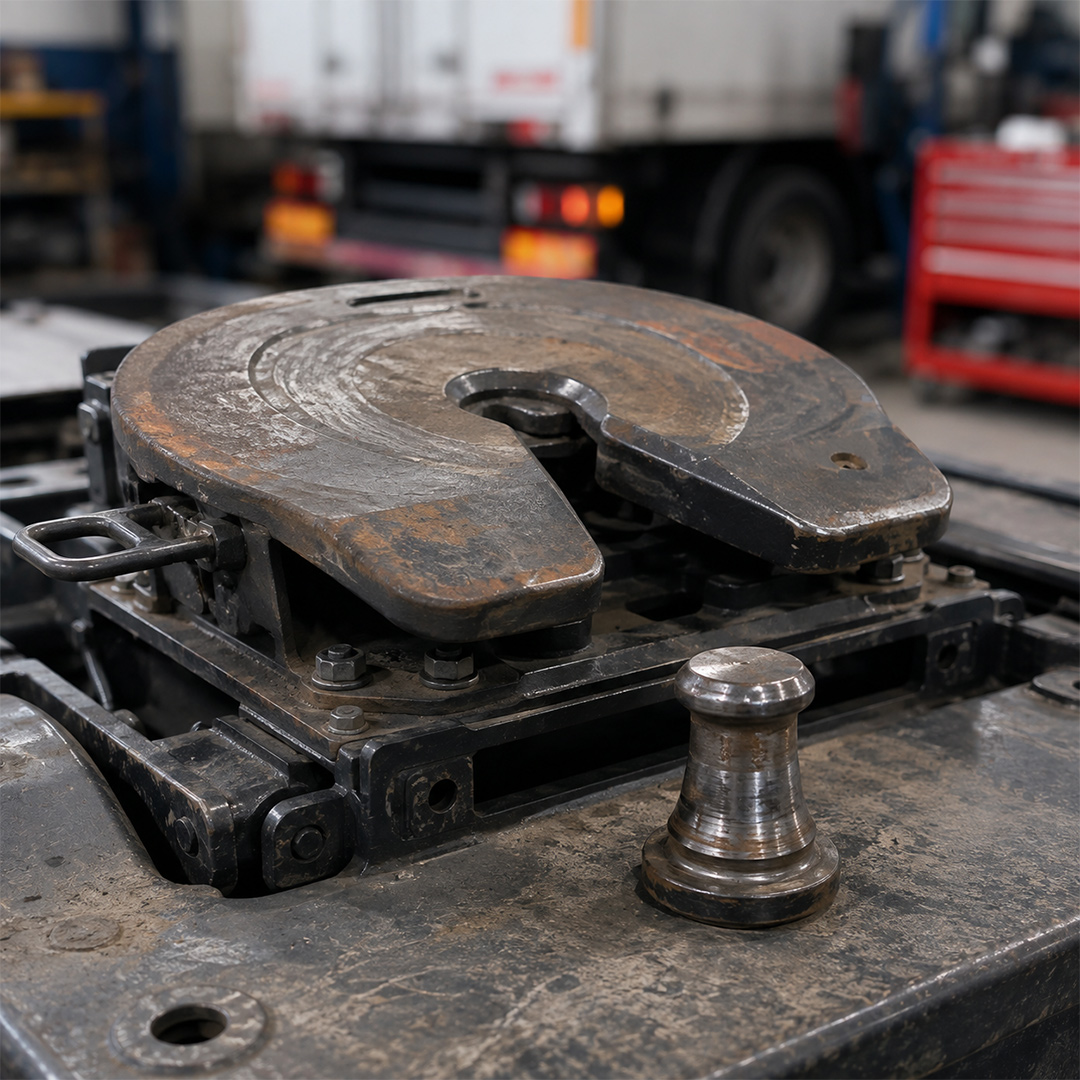

Die zwei Verschleißstellen: Verschluss und Zapfen
Verschleiß tritt an zwei Stellen auf, die zusammenwirken:
- Am Kupplungsverschluss: Verschlusshaken und Verschleißring nutzen sich ab. Dadurch wächst das Längsspiel zwischen Königszapfen und Verschluss. Viele Kupplungen lassen sich hier stufenlos oder in Stufen nachstellen – erst wenn die Nachstellmöglichkeit erschöpft ist, müssen Schlossstück und Verschleißring erneuert werden.
- Am Königszapfen (Zugsattelzapfen): Die Kontaktflächen am Zapfen selbst nutzen sich ab. Unterschreitet der Zapfen sein Mindestmaß, muss er ersetzt werden – repariert oder geschweißt wird ein Königszapfen niemals.
Beide Teile gehören gemeinsam betrachtet: Ein neuer Königszapfen in einem ausgeschlagenen Verschluss bringt genauso wenig wie ein neuer Verschluss an einem verschlissenen Zapfen.
Richtig prüfen: die Verschleißlehre zählt

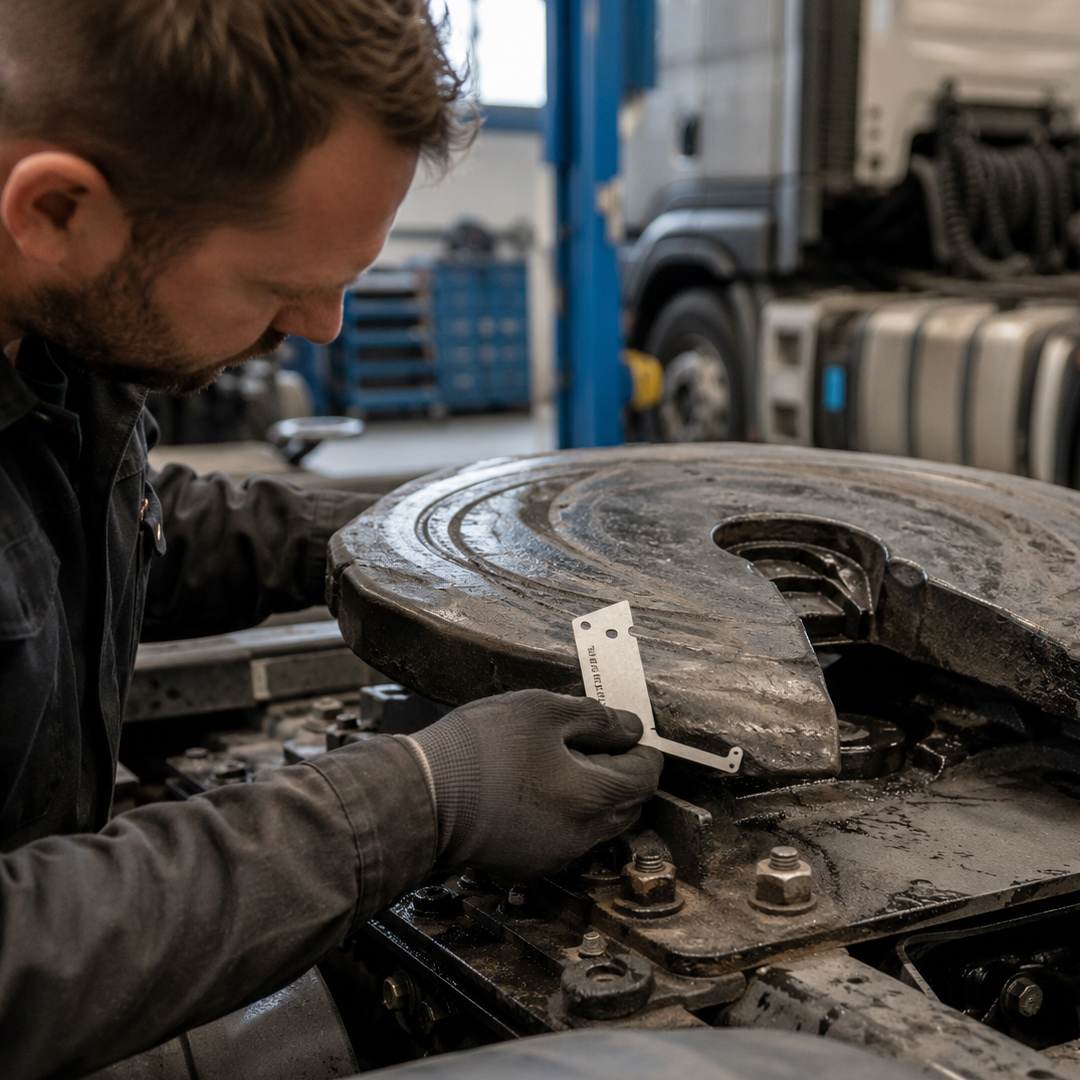

Die zuverlässige Verschleißprüfung erfolgt nicht nach Gefühl, sondern mit der Verschleißlehre des Herstellers. Der große Vorteil: Mit einer solchen Lehre lassen sich im abgesattelten, geschlossenen Zustand sowohl der Kupplungsverschluss als auch der Königszapfen prüfen – meist mit demselben Werkzeug.
Zur Einordnung ein Beispiel aus der Praxis: Bei einer fabrikneuen Kupplung ergibt sich mit einem neuen Königszapfen ein sehr kleines Funktionsspiel in Fahrtrichtung von wenigen Zehntelmillimetern. Durch Abnutzung darf dieses Längsspiel bis zu einem herstellerdefinierten Grenzwert anwachsen – danach ist nachzustellen oder zu tauschen. Die konkreten Maße unterscheiden sich je nach Fabrikat und Zapfengröße (üblich sind 2 Zoll und 3 ½ Zoll), weshalb hier immer die Angaben und die Lehre des jeweiligen Herstellers gelten.
Neben der Messung mit der Lehre gehört zu jeder Kontrolle auch die Sichtprüfung:
- Risse und Verformungen an Kupplungsplatte, Verschluss und Königszapfen – solche Befunde bedeuten sofortigen Handlungsbedarf.
- Verriegelung testen: Der Verschluss muss sicher schließen, der Sicherungshebel korrekt einrasten. Klemmt oder hakt etwas, ist im Inneren etwas verbogen.
- Höhenspiel der Verriegelungszunge und Zustand der Federn beurteilen.
- Montageplatte, Verschraubung und Schweißnähte auf Risse und lockere Verbindungen prüfen.
Moderne, mit Sensoren ausgestattete Kupplungen unterstützen zusätzlich, indem sie Verschlusszustand und Zapfenposition elektronisch überwachen – die mechanische Prüfung ersetzen sie aber nicht.
Schmieren – oder bewusst nicht
Bei der Schmierung kommt es auf die Bauart an, und hier werden die meisten Fehler gemacht:
- Klassische Sattelkupplungen brauchen Fett auf der Sattelplatte und am Verschluss. Spezielle Schmiernuten verteilen es. Trockenlauf beschleunigt den Verschleiß massiv.
- Wartungsfreie bzw. No-Lube-Kupplungen arbeiten mit Kunststoff-Gleitbelägen und dürfen an der Platte gerade nicht gefettet werden. Hier gilt: Fett plus Straßenschmutz wirkt wie Schmirgelpapier und richtet mehr Schaden an, als es nützt.
Welche Bauart bei Ihnen verbaut ist und welches Schmiermittel in welcher Menge vorgesehen ist, steht in der Herstellerdokumentation – im Zweifel lieber einmal nachsehen als falsch fetten.
Wann tauschen?
Ein klarer Merksatz: Sicherheitsrelevante Teile werden bei Erreichen der Verschleißgrenze ersetzt, nicht „noch ein bisschen weitergefahren“. Konkret heißt das:
- Verschleißring und Schlossstück erneuern, wenn die Nachstellung erschöpft ist.
- Königszapfen ersetzen, wenn das Mindestmaß unterschritten ist.
- Bei Rissen oder Verformung unverzüglich außer Betrieb nehmen und instand setzen.
Die Ersatzteile sind bei den meisten Kupplungen gut zugänglich und vergleichsweise schnell tauschbar – gemessen an dem, was ein Versagen kostet, ist das eine der günstigsten Sicherheitsinvestitionen überhaupt.
Verschleißteile bei FZB
FZB führt als Vollsortimenter mit über 350.000 Artikeln Verschleißsätze, Königszapfen und Zubehör rund um die Sattelkupplung – passend zu den gängigen Fabrikaten und Größen. Welches Teil zu Ihrer Kupplung passt, klären Sie am besten direkt über den FZB Webshop oder mit Ihrem FZB-Standort. Für die exakte Bestellung hilft die richtige Bauteil- oder Typennummer – wie Sie diese ablesen, zeigt Ersatzteil per Teilenummer finden. Wie Verschleißkontrolle grundsätzlich in die Fahrzeugwartung passt, lesen Sie auch in BPW-Achse warten.
Häufige Fragen
Wie prüfe ich den Königszapfen auf Verschleiß?
Mit der Verschleißlehre des Herstellers, im abgesattelten und geschlossenen Zustand. Damit lassen sich meist Königszapfen und Kupplungsverschluss mit einem Werkzeug prüfen. Ergänzend gehört eine Sichtprüfung auf Risse, Verformung und sichere Verriegelung dazu.
Ab wann muss der Königszapfen getauscht werden?
Sobald er das vom Hersteller vorgegebene Mindestmaß unterschreitet oder Risse bzw. Verformungen zeigt. Ein Königszapfen wird immer ersetzt und niemals geschweißt oder repariert.
Muss ich die Sattelkupplung fetten?
Das hängt von der Bauart ab. Klassische Kupplungen brauchen Fett an Platte und Verschluss. Wartungsfreie No-Lube-Kupplungen mit Kunststoffbelag dürfen an der Platte nicht gefettet werden, weil Fett mit Schmutz den Verschleiß beschleunigt.
Woran merke ich, dass die Kupplung zu viel Spiel hat?
An einem spürbaren Rucken beim Anfahren und Bremsen. Das ist ein deutliches Warnsignal – dann gehören Verschluss und Königszapfen mit der Lehre geprüft und bei Bedarf nachgestellt oder getauscht.
